由于具有很小的摩擦阻力,滾珠絲杠被廣泛應用于各種工業設備和精密儀器。滾珠絲杠是工具機和精密機械上最常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,或將扭矩轉換成軸向反復作用力,同時兼具高精度、可逆性和高效率的特點。下面為大家介紹一下它的安裝步驟吧。

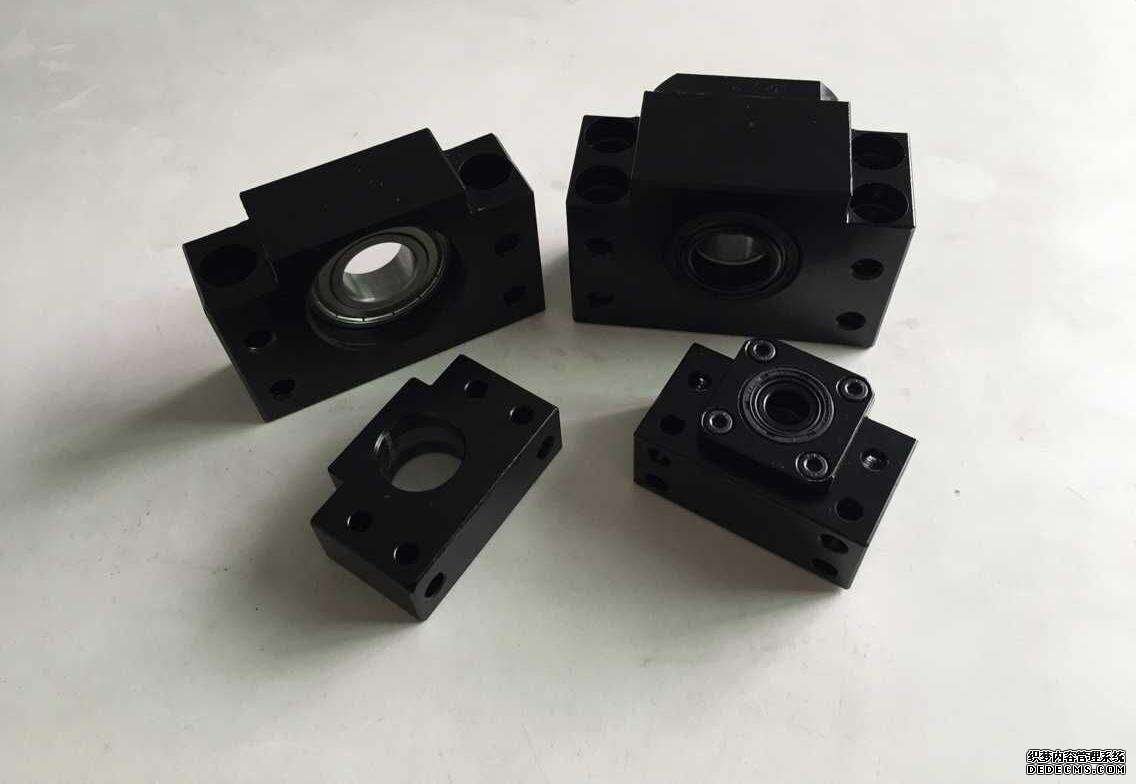

一、支撐座側支撐單元的安裝:
1絲桿軸插入單列軸承后,用止推環固定。
2用止推環固定后,將軸承插入支撐座內。
3安裝精度參考值:
偏心 傾斜
有間隙時: 20-30μm 1/2000max
預壓式螺母: 15-25μm 1/3000max
有高精度要求: 10μm以下 1/5000max
二、滾珠絲杠往工作臺和底座上安裝:
1 先調整到安裝精度參考值以內。
2以固定側支撐單元為基準時,請將螺母外徑與工作臺螺母支座內徑調整至保持一定的間隙狀態。
3以工作臺為基準時,對于方形支撐單元使用薄墊片調整中心高度,對于法蘭型支撐單元要將螺母外徑與工作臺螺母制作內徑調整至保持一定間隙的狀態。
三、往工作臺及底座上安裝:
1將滾珠絲桿螺母插入螺母支座后臨時緊鎖。(將螺母放置在滾珠絲桿軸的中間位置)
2將固定側和支撐側的支撐單元臨時固定到基座上。
3移動工作臺與固定側支撐單元后,將支撐單元擰緊固定到基座上。
4固定好后,將工作臺移動至靠近固定側的行程盡頭附近,并將工作臺和螺母支座相互固定。
5固定好螺母和螺母支座。
6將第4步中固定的螺栓松開,再次將工作臺和螺母支座相互固定。推動工作臺至固定支撐單元處調整其中心位置,使工作臺能順暢移動,對于精密工作臺還需要將絲桿軸調整到與LM導軌平行的位置。
7固定好后,確認工作臺的運行狀態,將工作臺移動至支撐座。
8移動工作臺至支撐側支撐單元后,將擰緊支撐單元的固定螺栓。
9固定好后,將工作臺移動至靠近支撐側的行程盡頭附近,并再次將工作臺和螺母支座松開后相互固定。
10將工作臺移動到固定側,左右移動,確認運行狀態。往返移動多次將工作臺調整到再全行程內都能順暢運行的狀態。
11如果與運行中發生異響,阻塞的現象,請重復3-10的工序。
四、確認精度和完全擰緊螺栓:
1使用千分表確認絲桿軸端外徑部分的跳動、軸方向的間隙。
2依次完全擰緊螺母、螺母支座、固定側支撐單元、支撐座固定單元各處的螺栓。
五、連接電機:
1將電機支座安裝在基座上。
2用聯軸器連接電機和滾珠絲桿。
3充分的試運行。
