滾珠絲杠機構作為一種高精度的傳動部件,大量應用在數控機床、自動化加工中心電子精密機械進給機構、伺服機械手、工業裝配機器人、半導體生產設備、食品加工與包裝、醫療設備等各種領域。下面為大家介紹一下它的結構吧。

滾珠絲杠機構的結構

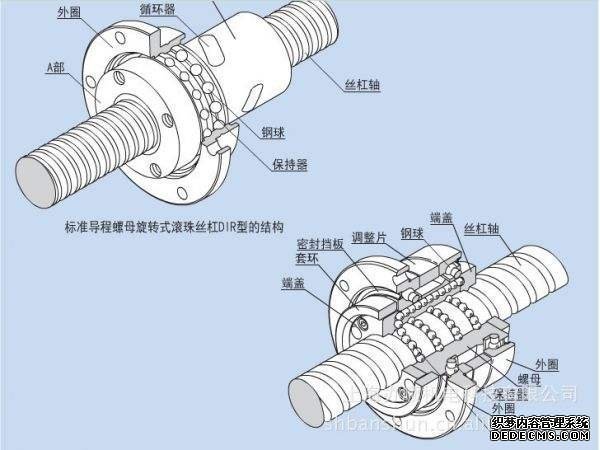

如果將滾珠絲杠機構沿縱向剖開,可以看到它主要由絲杠、螺母、滾珠、滾珠回流管防塵等組成。

螺母

螺母是用來固定需要移動的負載的,其作用類似于直線導軌機構的滑塊。一般將所需要移動的各種負載(例如工作臺、移動滑塊)與螺母連接在一起,再在工作臺或移動滑塊上安裝各種執行機構螺母內部加工有與絲杠類似的半圓形滾道,而且設計有供滾珠循環運動的回流管,螺母是滾珠絲杠機構的重要部件,滾珠絲杠機構的性能與質量很大程度上依賴于螺母。

防塵片

防塵片的作用為防止外部污染物進入螺母內部。由于滾珠絲杠機構屬于精密部件如果在使用時污染物(例如灰塵、碎屑、金屬渣等)進入螺母,可能會使?jié)L珠絲杠運動副嚴重磨損,降低機構的運動精度及使用壽命,甚至使絲杠或其他部件發生損壞,因此必須對絲杠螺母進行密封,防止污染物進入螺母

滾珠

在滾珠絲杠機構中,滾珠的作用與其在直線導軌、直線軸承中的作用是相同的,滾珠作為承載體的一部分,直接承受載荷,同時又作為中間傳動元件,以滾動的方式傳遞運動。由于以滾動方式運動,所以摩擦非常小。

油孔

滾珠絲杠機構運行時需要良好的潤滑,因此應定期加注潤滑油或潤滑脂。油孔供加潤滑油。

滾珠絲杠機構的工作原理

滾珠絲杠機構的工作原理與螺母和螺桿之間的傳動原理基本相同。當絲杠能夠轉動而螺母不能轉動時,轉動絲杠,由于螺母及負載滑塊與導向部件(如直線導軌、直線軸承)連接在一起,所以螺母的轉動自由度就被限制了,這樣螺母及與其連接在一起的負載滑塊只能在導向部件作用下作直線運動
